Bələdçi Yolların Növləri : Müqayisə, Materiallar və Alıcılar üçün Seçim Bələdçisi - Bloq

xətti bələdçi yollar-həmçinin xətti bələdçilər və ya xətti hərəkət sistemləri kimi tanınan - müxtəlif mexaniki avadanlıqlarda əvəzsiz rol oynayır. Bu təlimat xətti bələdçilərin əsas növlərini təqdim edir, onların yuvarlanan elementlərini və materiallarını müqayisə edir və satınalma işçilərinə ən uyğun xətti bələdçi sistemini seçməkdə kömək etmək üçün praktik seçim təlimatını təqdim edir.

Burada, yayma mexanizmi və materialı ilə bələdçi relslərin əsas növlərini araşdıracağıq.

• Top Xətti Bələdçi
Bu yüksək{0}}dəqiqlik bələdçiləri hamar, aşağı sürtünməli xətti hərəkət üçün polad toplardan istifadə edir. Avadanlıq ehtiyaclarından asılı olaraq, top bələdçiləri üç əsas növə bölünür.

Ağır Xətti Bələdçi
Aşağı profilli xətti bələdçi
Miniatür xətti bələdçi

Ağır Xətti Bələdçi

Theağır{0}}xətti bələdçidörd-cərgə, iki-nöqtəli kontakt top dizaynına malikdir, toplar rels və sürüşdürmə arasında 45 dərəcə bucaq altında düzülmüşdür. Bu, hər bir top üçün optimal iki{4}}nöqtə təması təmin edir, radial, tərs-radial və yanal istiqamətlərdə ardıcıl yük qabiliyyətini təmin edir. Digər xətti top bələdçiləri ilə müqayisədə o, üstün sərtlik, yüksək yükləmə qabiliyyəti, hamar yüksək-sürətli əməliyyat, vahid çox istiqamətli yük dəstəyi və-ağır{11}}yüksək{12}}dəqiqlikli tətbiqlər üçün ideal{9}}öz-özünə düzülmə qabiliyyətini təmin edir.

Aşağı profilli xətti bələdçi

Theaşağı-profil xətti bələdçihəmçinin radial, tərs-radial və yanal istiqamətlərdə bərabər yük tutumunu təmin edən dörd-cərgəli, iki-nöqtəli kontakt top dizaynını qəbul edir və bununla da bütün dörd istiqamətdə yükün vahid paylanmasına nail olur. Bundan əlavə, o, yüksək dəqiqlik, hamar və sabit xətti hərəkəti təmin etməklə-öz-özünə düzülmə qabiliyyətinə malikdir. Digər bilyalı xətti bələdçilərdən fərqli olaraq, aşağı{7}}profil dizaynı montaj hündürlüyünü azaldır və sürüşmə uzunluğunu qısaldır, bu da onu məhdud yerə malik yüksək-sürətli avtomatlaşdırılmış maşın və avadanlıqlar üçün ideal edir.

Miniatür xətti bələdçi

Theminiatür xətti bələdçiiki sıra topun relslə dörd təmas nöqtəsi təşkil etdiyi iki-cərgəli, dörd{1}}nöqtəli kontakt dizaynından (Qotik qövs-tipindən) istifadə edir. Bu dizayn bütün istiqamətlərdə balanslaşdırılmış yük dəstəyini təmin edir, sərtliyi artırır və hətta dəyişən yüklər altında da hərəkəti hamar və dəqiq saxlayır. Yığcam və yüngül olan miniatür bələdçi çap maşınları, robot qolları, elektron alətlər və yarımkeçirici cihazlar kimi kiçik, dəqiq avadanlıqlar üçün idealdır.

• Roller Xətti Bələdçi
Silindrik rulonlarəla sərtlik və yüksək yük qabiliyyətini təmin edən polad topları əvəz edin. Onlar ağır{1}}yük və ya yüksək-sürətli avtomatlaşdırma tətbiqləri üçün idealdır.

Flanş növü
Kvadrat növü
Kvadrat Tip (Aşağı)

Flanş növü

Flanş tipli blokaltındakı flanş bazası olan xətti bələdçi bloka aiddir, bu da boltlar ya yuxarıdan, ya da aşağıdan quraşdırılmağa imkan verir. Bu dizayn əla quraşdırma dayanıqlığını təmin edərək, onu dəzgah milləri və ya portal tipli-konstruksiyalar kimi yüksək möhkəmlik və ağır yükləmə qabiliyyəti tələb edən tətbiqlər üçün ideal hala gətirir.
JSM flanş{0}}tərkibində olan silindrli xətti bələdçilərin blok seriyası təklif edirrels uzunluqları 100 mm-dən 4000 mm-ə qədər, blok hündürlüyü 24 mm-dən 90 mm-ə qədər, müxtəlif sənaye tətbiqləri üçün çevik seçimlər təmin edir.

Kvadrat növü

Kvadrat tipli blokdaha dar eni olan kvadrat-formalı diyircəkli xətti bələdçi blokuna aiddir. Asan quraşdırmaya və müxtəlif sistemlərə inteqrasiya etməyə imkan verən yuxarıda montaj deliklərinə malikdir. Bu tip blok xüsusilə avtomatlaşdırma avadanlığı, idarəetmə modulları və elektron montaj maşınları kimi məhdud quraşdırma sahəsi olan tətbiqlər üçün uyğundur.
JSM kvadrat-tipli seriya təklif edirrels uzunluğu 100 mm-dən 4000 mm-ə qədər, blok hündürlüyü 24 mm-dən 70 mm-ə qədər,kompakt və dəqiq avadanlıq dizaynları üçün çevik həllərin təmin edilməsi.

Kvadrat Tip (Aşağı)

Thediyircəkli xətti bələdçi daşıyan kvadrat aşağı sürüşdürməməhdud quraşdırma sahəsi olan avadanlıq üçün ideal olan dar-enli bloka malik kvadrat-tipli diyircəkli xətti bələdçiyə bənzəyir. Əsas fərq, standart kvadrat blokdan daha aşağı olan kaydırıcının hündürlüyündə olur.
Bu seriya təklif edirrels uzunluqları 100 mm-dən 4000 mm-ə qədər, sürüşmə hündürlüyü variantları 24 mm-dən 70 mm-ə qədər,məkan məhdud tətbiqlər üçün-kompakt və çox yönlü seçimdir.

• Xətti Top Bələdçisi VS. Xətti Roller Bələdçisi

Xüsusiyyətlər	Xətti top bələdçiləri	Roller Xətti Bələdçilər
Rolling Element	Polad toplar	Silindrik rulonlar
Əlaqə Növü	Nöqtə əlaqəsi	Xətti əlaqə
Dinamik yük	13.97-263.91kN	11.3-275kN
Statik yük	22.3-399.16kN	24~572.7kN
Maksimum Sürət	0-200m/dəq	0-200m/dəq
Sürtünmə əmsalı	f=0.01	f=0.01
Səs-küy	0-65dB	0-65dB
Ərizə	3C cihazları, yarımkeçiricilər, işıq avtomatlaşdırılması	CNC dəzgahları, dəqiq qəliblər, ağır maşınlar
Xərc	bloklar: 4.3-30 ABŞ dolları	bloklar:42-55 ABŞ dolları

Xətti bələdçi relsləri adətən karbon poladdan və ya paslanmayan poladdan hazırlanır. Xüsusi performans ehtiyacları üçün alıcılar səthi{1}}işlənmiş variantları da seçə bilərlər.

Paslanmayan Polad Xətti Bələdçi
Karbon Polad Xətti Bələdçi
Səthin təmizlənməsi və örtülməsi

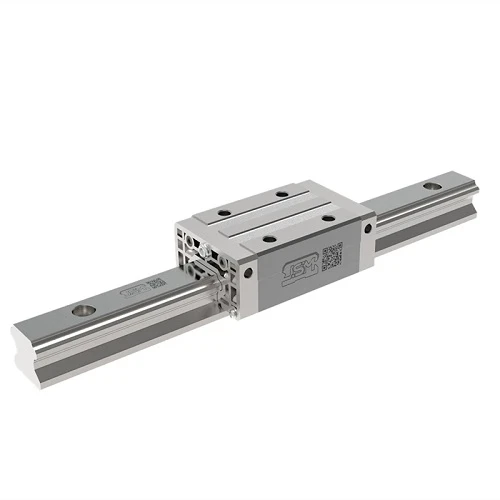

Paslanmayan Polad Xətti Bələdçi

Paslanmayan poladdan xətti bələdçilərpaslanmayan poladdan hazırlanır ki, bu da onları korroziyaya{0}}davamlı, aşınmaya davamlı-, güclü yükdaşıma qabiliyyətini- və uzun xidmət müddətini təmin edir. Onlar rütubətli, kimyəvi mühit və ya yüksək gigiyena tələbləri olan yerlər üçün uyğundur, məsələn, avtomatlaşdırılmış avadanlıqlar (robotlar, idarəetmə sistemləri), dəqiq maşınlar (CNC dəzgahları, 3D printerlər), tibbi avadanlıqlar, qida emalı və əczaçılıq sənayesi və s.

Karbon Polad Xətti Bələdçi

Karbon polad xətti bələdçiləradətən yüksək-karbonlu poladdan və ya lehimli poladdan hazırlanır və onların gücü və aşınma müqaviməti istilik müalicəsi və səthi bərkitmə yolu ilə yaxşılaşdırılır. Karbon polad paslanmaya meylli olduğundan, bələdçi səthi adətən xrom örtük, örtüklər və ya sürtkü ilə qorunur. Karbon polad xətti bələdçilər nisbətən ucuzdur və adətən CNC dəzgahları və emal mərkəzləri, sənaye avtomatlaşdırma avadanlığı, robot qolları və idarəetmə sistemləri, ağır maşın və qəlib avadanlıqları, eləcə də ümumi sənaye mühitləri kimi yüksək-yük, yüksək dəqiqlikli tətbiqlərdə istifadə olunur.

Səthin təmizlənməsi və örtülməsi

Standart xətti bələdçilər, istər karbon poladdan, istərsə də paslanmayan poladdan olsun, ümumi mühitlərdə normal işləyə bilər. Bununla belə, kimya sənayesində, avtomatlaşdırma sənayesində, sınaq və eksperimental mühitlərdə, dumanlı və ya rütubətli mühitlərdə tətbiqlər üçün,səth müalicəsikorroziyaya davamlılığı təmin etmək və aşınma müqavimətini artırmaq üçün tələb olunur. Məsələn, JSM edə bilərsərt xrom örtük yerinə yetirin, qara xrom örtük, vəsəthdə paslanmayan poladdan passivasiyaonların bu xüsusi mühitlərin korroziyaya qarşı müqavimət tələblərinə cavab verməsini təmin etmək üçün onun təlimatlarının.

İndi xətti bələdçilərin əsas növlərini bildiyiniz üçün maşınınıza ən uyğun olanı seçmək vacibdir. Optimal performansı təmin etmək üçün yükləmə qabiliyyəti, dəqiqlik, iş şəraiti, məkan məhdudiyyətləri və büdcə kimi əsas amilləri nəzərə alın.

Yük tutumu, həm dinamik, həm də statik yüklər daxil olmaqla, xətti bələdçinin əməliyyat zamanı nə qədər gücə tab gətirə biləcəyini müəyyən edir. Yük reytinqlərinə əlavə olaraq, bələdçi yolların a-da istifadə edilib-edilməyəcəyini də nəzərə almaq lazımdırüfüqi və ya şaqulitətbiq. Ümumiyyətlə, şaquli tətbiqlər üfüqi olanlardan təxminən üç dəfə çox yük tutumu tələb edir.
• Üçünağır yük maşınları-, şirkətlər seçməlidirağır xətti bələdçilərvə yadiyircəkli xətti bələdçilər, çünki onlar daha yüksək sərtlik təklif edir və daha böyük yüklərə dözə bilirlər.
• Üçünyüngül və ya kompakt avadanlıqelektron cihazlar və ya dəqiq alətlər kimi,miniatür xətti bələdçilərdaha uyğun seçimdir.

Avadanlığınız yüksək yerləşdirmə dəqiqliyi və -CNC maşınları, ölçü alətləri və ya yarımkeçirici cihazlar kimi hamar hərəkət- tələb edirsə, dəqiqlik kritik faktora çevrilir. Xətti hərəkət sistemini seçərkən, kimi amilləri nəzərə almaq vacibdiryerləşdirmə tolerantlığı, boşluq və hərəkət hamarlığı.

JSM beş dəqiqlik dərəcəsi təklif edir-Normal, Yüksək, Dəqiqlik, Super Dəqiqlik və Ultra Dəqiqlik-müştərilərə avadanlıqlarının dəqiqlik tələblərinə uyğun olaraq müvafiq səviyyəni seçmək imkanı verir.

Əməliyyat mühiti xətti bələdçinin xidmət müddətinə birbaşa təsir göstərir. Xətti hərəkət sistemini seçməzdən əvvəl, kimi amilləri nəzərə almalısınızhəddindən artıq temperatur, rütubət, toz və aşındırıcı maddələr.Bu şərtlər xətti bələdçilərin istehsalında istifadə olunan material seçiminə, sızdırmazlıq üsuluna və qoruyucu örtüyə təsir göstərir.
• Tozlu və ya çirkli mühitlərdə qoruyucu möhürlər və ya qırıntılarla təchiz olunmuş xətti bələdçiləri seçin.
• Aşındırıcı və ya rütubətli mühitlərdə gücləndirilmiş davamlılıq üçün paslanmayan poladdan olan xətti bələdçiləri və ya-korroziyaya qarşı örtükləri olanları seçin.

Dizaynınız məhdud quraşdırma sahəsinə malikdirsə, aşağı profilli xətti bələdçi və ya kvadrat tipli silindrli xətti bələdçi seçə bilərsiniz. Bu xətti bələdçilər daha aşağı blok hündürlüyünə malikdir və bu, onları yüksək sürətli avtomatlaşdırma sistemlərinə asanlıqla inteqrasiya edir. Quraşdırarkən, avadanlığınızla uyğunluğu təmin etmək üçün həm quraşdırma hündürlüyünü, həm də blokun hündürlüyünü yoxlamağı unutmayın.

Xətti bələdçi seçərkən, həmçinin texniki xidmət tələblərini və xərc səmərəliliyini nəzərə almalısınız.
• Yağlama:Xətti bələdçinizin yağlama ehtiyaclarını müəyyənləşdirin. Bəzi təlimatlar müntəzəm yağlama tələb edir, digərləri isə xüsusiyyətlidiröz-özünə{0}}yağlama və ya texniki qulluq-pulsuzseçimlər. JSM xətti bələdçiləri a ilə hazırlanmışdıryağlama topunun yivli yolu, müştərilərə seçim etmək imkanı veriryağ, sürtkü yağı və ya xüsusi sürtkü yağlarıonların avadanlıq tələblərinə əsaslanır. Yağlama müntəzəm fasilələrlə əl ilə və ya bir vasitə vasitəsilə tətbiq oluna biləravtomatik yağlama sistemi.
• Xidmət müddəti:Bələdçinin gözlənilən xidmət müddətini qiymətləndirmək də vacibdir. JSM xətti bələdçilərində a varxidmət müddəti 100.000 km-dən çox. Xətti bələdçi seçərkən, kimi amillərbələdçi növü və spesifikasiyasıoptimal performans və uzunömürlülüyü təmin etmək üçün diqqətlə nəzərdən keçirilməlidir.

Çində peşəkar xətti bələdçi istehsalçısı olaraq JSM, müxtəlif ehtiyaclarınızı ödəmək üçün müxtəlif ölçülərdə və materiallarda standart xətti bələdçilər təqdim edir. Etibarlı keyfiyyət və böyük sifarişlər üçün hazır mövcudluğu ilə biz müştərilərinizə səmərəli xidmət göstərməyinizə və layihənin son tarixlərinə çatmağınıza kömək etmək üçün davamlı tədarük təmin edirik.

Topdan Sifariş Edin

Ölçü, material, səth emalını, yükləmə qabiliyyətini, sürüşdürmə növünü, loqo və ya marka seçimlərini təyin etməyə imkan verən tamamilə fərdiləşdirilə bilən xətti bələdçilər təklif edirik. Bundan əlavə, ODM xidmətlərimizə unikal layihə tələblərinizi tam şəkildə dəstəkləmək üçün məhsul dizaynı, qəliblərin hazırlanması və yeni məhsul innovasiyası daxildir.

Fərdi Layihənizi Müzakirə Edin

Ar-Ge və Texnologiya

JSM xətti bələdçilərin R&D sahəsində təxminən 10 illik təcrübəyə malikdir. Hər il biz ümumi gəlirimizin 25%-dən çoxunu texnologiya tədqiqatlarına və yeni məhsulların inkişafına yatırırıq. Bundan əlavə, biz R&D prosesində ciddi keyfiyyətə nəzarəti təmin etmək üçün CNC emal mərkəzləri və material performans test laboratoriyaları yaratdıq. Bizim innovativ paslanmayan polad xətti bələdçilərimiz a xüsusiyyətinə malikdirməhsuldarlıq gücü 520 MPa-dan çox və ya ona bərabərdirvə kimisəth sərtliyi 58 HRC-dən çox və ya ona bərabərdir. Onlar həmçinin əla korroziyaya davamlılıq nümayiş etdirirlər - 200 saatlıq duz püskürtmə sınağından - sonra korroziya yoxdur və 100.000 kilometrdən çox xidmət müddəti.

Ətraflı məlumat əldə edin

Güclü İstehsal Bacarıqları

JSM illik istehsal gücü 800 000 metr xətti bələdçi və 1,5 milyon xətti sürüşdürmə qabiliyyətinə malik ultra{0}}dəqiq, ağıllı, çox{1}}sensorlu üç- daşlama maşınları və CNC dəqiq emal mərkəzləri kimi qabaqcıl emal avadanlıqları ilə təchiz edilmişdir. Bundan əlavə, biz bələdçilərimizin keyfiyyətinə ciddi nəzarəti təmin etməklə ISO 14001, ISO 45001, ISO 9001, ASTM və FDA sertifikatlarını almışıq.

Ətraflı məlumat əldə edin

Ciddi keyfiyyətə nəzarət

ISO{0}}sertifikatlı xətti bələdçi istehsalçısı olaraq biz istehsal prosesinin hər mərhələsinə ciddi nəzarət edirik. Bizim peşəkar keyfiyyət yoxlama komandamız xammaldan hazır məhsula qədər xətti bələdçilərin keyfiyyətini diqqətlə yoxlayır. Bundan əlavə, biz hər bir məhsulun ən yüksək keyfiyyət standartlarına cavab verməsini təmin etmək üçün koordinat ölçmə maşınları (CMM), təsvir ölçmə maşınları və Vickers sərtlik test cihazları kimi bir sıra qabaqcıl sınaq alətləri ilə təchiz edilmişik.

Ətraflı məlumat əldə edin

Materialın davamlılığı

Xətti bələdçilərimiz yüksək keyfiyyətli 304 paslanmayan polad və təkrar emal edilə bilən plastik-o cümlədən ekoloji cəhətdən təmiz materiallardan hazırlanır. Bu davamlı yanaşma ətraf mühitə təsiri effektiv şəkildə azaldır. Bundan əlavə, köhnəlmiş 11 rels daşlama dəzgahını 11 yeni tam elektriklə əvəz etdik. Köhnə avadanlıqla müqayisədə, bizim tam elektrik relsli dəyirmanlarımız enerji sərfiyyatını azaldır47%, istehsalın səmərəliliyini artırmaq 62%, və avadanlığın kumulyativ dayanma müddətini azaldın 84%, daha davamlı təchizat zəncirinə töhfə vermək.

Ətraflı məlumat əldə edin

Düzgün xətti bələdçinin seçilməsi yük, dəqiqlik, ətraf mühit və məkan məhdudiyyətləri kimi çəki amillərini tələb edir. Müvafiq materialları və növləri seçməklə müəssisələr bələdçi relslərin öz avadanlıqlarına uyğun olmasını təmin edə bilərlər. JSM sənaye və avtomatlaşdırma ehtiyaclarının geniş spektrini ödəmək üçün etibarlı standart və xüsusi xətti bələdçi həllər təklif edir.Bizimlə əlaqə saxlayınbir təklif və ya fərdi həll üçün bu gün.
