JSM Ball vida seriyası
JSM Ball vintləri Dönüş hərəkəti dəqiq yerləşdirmə və ya kəsmə hərəkəti üçün bir spiral hərəkət etmək üçün fırlanan hərəkəti xətti hərəkətə çevir
-
![Sıfır geri dönmə topu]()

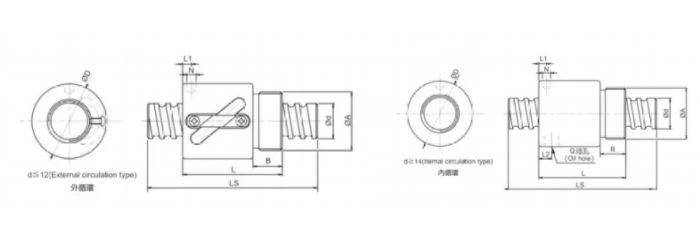

BshSıfır geri dönmə topuSilindrik Qazansız Fındıq Dizayn -
![Miniatür top vidası]()

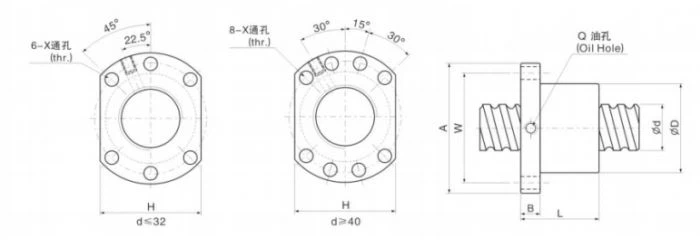

SfkMiniatür top vidasıK tipli tək qoz flanş dizaynı -
![Yüksək sürətli səssiz top vida]()
SfhYüksək sürətli səssiz top vidaH-tipli tək qoz flans dizaynı -
![Yüksək sürətli gücləndirilmiş tozdan qorunan top vida]()
SfrirYüksək sürətli gücləndirilmiş tozdan qorunan top vidaY tipli tək qoz flans dizaynı -
![Kiçik top vida]()
SfsKiçik top vidaS-tipli tək qoz flans dizaynı -
![Yüksək sürətli top vida]()
SfaYüksək sürətli top vidaA tipli tək qoz flange dizaynı -
![Yüksək qurğuşun topu]()
SfeYüksək qurğuşun topuE tipli tək qoz flanşası -
![İkiqat qoz topu vida]()

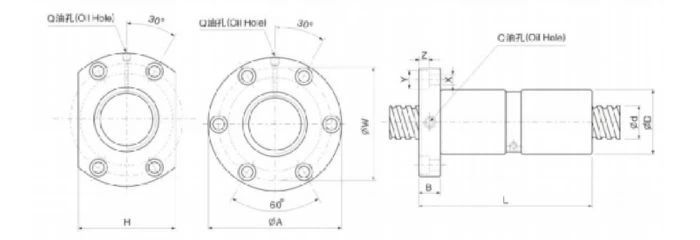

Dfuİkiqat qoz topu vidaDin-Standard Cüt Nyu Flanş Dizaynı -
![Kiçik qoz topu vidanı]()
SfuKiçik qoz topu vidanıDin-standart tək qoz flange dizaynı -
![Yenidən tənzimləmə topu]()
SfiYenidən tənzimləmə topuI-tipli tək qoz flanş dizaynı
Topumuzun üstün olduğu yer
Çində aparıcı top vida istehsalçısı olaraq məhsullarımız, məhsullarımızın elektrik itkisini əhəmiyyətli dərəcədə azaldır, dəqiqliyi artırır və xidmət həyatını artırır . ilə birləşdirilmişdirxətti təlimatlar, onlar müxtəlif xətti hərəkət həllərində əsas ötürmə komponentləri kimi xidmət edirlər . burada onun əsas xüsusiyyətləri var:
- Yüksək ötürmə səmərəliliyi və aşağı enerji istehlakı
- Yüksək sərtlik və ağır yükləmə qabiliyyəti
- Yüksək dəqiqlik və stabilit
- Aşağı səs-küy və aşağı titrəmə
Top vintlərinin texniki məlumatları
Slip üzüklərimiz, 12 mm-dən 5-dək 5 0} 0 mm + mm + mm + mm + 0 {{}}} 0-5, {{000 000 000 ilə 0-20a və gərginlik reytinqi olan minimal aşınma 0-600VAC / VDC, hər iki aşağı gərginlikli siqnallar və yüksək güclü transmissiya üçün uyğunlaşan ., 0-300 sxemi ilə birlikdə, güc, ethernet uyğun və ya hibrid elektrik / pnevrik kanal konfiqurasiyaları -40} dərəcəsi ilə davamlı olaraq işlənmişdir -+100 dərəcəsi və IP68 (toz keçirməyən, suya davamlı və korroziyaya davamlı seçimlər) qədər IP68 (toz keçirməyən, korroziyaya davamlı variantlar) qədər IP reytinqləri təklif edin
Sfs (din69051 forması b) top vintləri
Sfa top vintləri
SFU (DIN69051 FORD B) top vintləri
Dfs (din 69051form b) top vintləri
SFNU (DIN69051 FORD B) top vintləri
DFU (DIN69051 FORD B) top vintləri
Sfk top vintləri
SFL top vintləri
Sfy / sfe top vintləri
Sfnl top vintləri
Dfl top vintləri
BSH top vintləri
GTHA (DIN69051 FORD B) top vintləri
Sfv top vintləri
Ofi top vintləri
Scl top vintləri
Dfv top vintləri
Ofu (din 69051 forması b) top vintləri
Maşın üçün ideal top vida axtarırsınız? Ekspertimiz olsun
Komanda üçün xüsusi satınalma məsləhətləri verir
Düzgün seçim etməyinizə kömək edin!
Avtomatik layihələriniz üçün JSM ilə xüsusi top vintləri
JSM, top vida özelleştirme ilə geniş təcrübəyə malikdir
- Əsas parametrlər
- Quruluş və material
- Performans və funksiya
Texniki xüsusiyyətlərinizi yerinə yetirmək üçün nominal diametr, qurğuşun və dəqiqlik dərəcəsi də daxil olmaqla, top vintləri, o cümlədən nüvəli parametrləri özelleştirmekdə ixtisaslaşmışıq.
Nominal diametri (vida şaft xarici diametri)
Aralığı:Φ4 mm (mikro sinif), . olaraq φ100 mm (böyük format) qədər özelleştirilebilir
Qurğuşun (eksenel meydança)
Yüksək sürətli tətbiqlər(E . g .
Yüksək dəqiq tətbiqlər(e {{0. g ., yarımkeçirici litoqrafiya, tibbi görüntü)
Dəqiqliklər
Uyğunluq:GB / T 17587 . 3 (top vintləri üçün Çin milli standartı).
Siniflər:
- • P1: Ultra yüksək dəqiqlik (nanometr səviyyəli yerləşdirmə üçün) .
- • P2: Yüksək dəqiqlik (sənaye avtomatlaşdırılması tələb olunur) .
- • P3: Həssaslıq dərəcəsi (ümumi sənaye maşınları) .
- • P5: Standart dərəcəli (ümumi məqsədli tətbiqlər) .
JSM, özelleştirilebilir top vida konfiqurasiyaları, o cümlədən dövriyyə sistemləri və qoz dizaynları, ilkin material kimi karbon polad ilə .
Tiraslama sistemləri
Daxili dövriyyə:Yüksək sərtlik və aşağı səs-küy, dəqiq maşınlar üçün idealdır (e {{0 . g ., CNC maşınları, yarımkeçirici avadanlıq) .
Xarici dövriyyə:Yüksək sürətli işləməyi tələb edən ağır yüklü tətbiqlər üçün uyğundur (e {. g ., enjeksiyon qəlibləmə maşınları, sənaye robotları) .
Qoz konfiqurasiyaları
Tək qoz:Ümumi təyinatlı xətti hərəkət üçün səmərəli həlli .
Cüt qoz:Yüksək dəqiqlikli yerləşdirmə və geri çəkilmə üçün əvvəlcədən yüklənmiş dizayn .
Flanged qoz:Xüsusiyyətlərə sərt quruluşlar üçün inteqrasiya edilmiş montaj flanaları daxildir .
Qazansız qoz:Birgə robotlar və tibbi qurğular kimi kosmik məhdud tətbiqlər üçün kompakt dizaynı .
Material
İlkin material:Karbon polad, inkişaf etmiş aşınma müqaviməti üçün istiliklə müalicə olunur .
Səthi müalicə
Vida:İnkişaf etmiş aşınma müqaviməti üçün istilik müalicəsi .
Qoz:Səthi sərtliyini yaxşılaşdırmaq üçün vəziyyətin sərtləşməsi ilə karburizasiya .
JSM-də, xüsusi yükləmə qabiliyyəti, genişləndirilmiş xidmət həyatı, toz qorunması, özünü kilidləmə və partlayışa davamlı xüsusiyyətləri olan xüsusi bir top vida həllərini təqdim edirik .
Yükləmə qabiliyyəti
AXİAL Yük:5 kn-dən 500 kn-dən çox olan, vida diametrini artırmaq və yarış-dizaynı optimallaşdırmaqla əldə etməklə əldə edilmiş, .
Radial yük:Xüsusi dizaynla, top vidası radial qüvvəyə tab gətirə bilər (məsələn, şaquli quraşdırılmış qaldırma mexanizmi) .
Həyat və etibarlılıq
Rated Life (L10):Top diametrini genişləndirmək və əlaqə bucağını optimallaşdırmaqla, qiymətləndirilən həyat standart 10, 000 km-dən çox, 000 km . km-dən etibarən uzadıla bilər
Toza davamlı dizayn:Labirint möhürləri və rezin toz örtüklərini daxil etmək .
Xüsusi funksiyalar
Öz-özünə kilidləmə funksiyası:Aşağı Helix bucaqlı dizaynı ilə xüsusi böyük qurğuşun tərs öz-özünə kilidləmə təmin edir, planlaşdırılmamış sürüşmənin qarşısını almaq üçün . qarşısını almaq üçün qaldırılması üçün idealdır
Partlayışa davamlı dizayn:Səthi izolyasiya müalicəsi və anti-statik örtük ilə, top vintlərimiz, kimyəvi avadanlıq kimi yanan və partlayıcı mühitlərdə tətbiq oluna bilər .
Niyə top vida topdan təchizatçı kimi JSM seçmək
- Ətraflı istehsal avadanlığı
- Etibarlı keyfiyyət təminatı
- Davamlılıq
Ətraflı istehsal avadanlığı
20, {{1000 m² özünə məxsus fabrik olan JSM, ağıllı daşlama maşınları, CNC mərkəzləri və avtomatlaşdırılmış qablaşdırma xətləri kimi qabaqcıl avadanlıqları təqdim etdi
Read More >>
Etibarlı keyfiyyət təminatı
ISO 9001-ə uyğun olaraq, dəqiqliyi və ardıcıllığı təmin etmək üçün xammal və top vintləri üzərində ciddi üç mərhələli sınaq keçiririk . Daha nə olanı, təkliflərimiz ISO 14001 və ISO 45001 standartları .
Read More >>
Davamlılıq
Ekoloji cəhətdən təmiz materiallardan istifadə edərək, yaşıl istehsalın təşviqi və enerji qənaət edən avadanlıqları qəbul edərək, resurs istehlakını və karbon tullantılarını kəsir və müştərilərimizə enerji və əməliyyat xərclərini azaltmağa kömək edirik .
Read More >>
Faq
S: Top vintlərinin düzgünlüyünü necə təmin etmək olar?
A: Vintli diametrli, qurğuşun və helix bucağı daxil olmaqla kritik parametrləri dəqiq idarə etmək üçün CNC dəzgahları ilə birlikdə istifadə edirik, emalı sapmalarını səhv kompensasiya alqoritmləri vasitəsilə aradan qaldırarkən
S: Bir top vidasının əsas komponentləri nələrdir?
A: Xətti top vida əsasən bir vida, qoz, top və top qayıtma cihazıdır .
S: Top Vida Məclisini verə bilərsinizmi?
A: Bəli! Təklif edirikBir pəncərə satınalmaXətti bələdçilər, top vintləri və top vida rulmanı dəstəyi, ehtiyaclarınıza uyğun xətti hərəkət sistemlərinin səmərəli inteqrasiyasına imkan verən .
S: Top vintləri və qurğuşun vintləri arasındakı fərq nədir?
A: Top vida, yüksək səmərəliliyi, dəqiqlik və yük tutumunu təklif edən top rulmanları ilə yuvarlanan sürtünmə istifadə edir; Qurğuşun vinti sürüşmə sürtünməsinə, daha aşağı səmərəliliyi, dəqiqliyi və yük tutumu ilə, lakin özünü kilidləmə qabiliyyəti, sadə, aşağı dəqiq tətbiqlər üçün uyğun olan sürüşmə sürtünməsinə güvənir
S: Top vintlərini necə qorumaq olar? Hansı amillər xidmət həyatına təsir edir?
A: Top vintləri yağlama, rəsmiləşdirmə, səs-küydən və toz qoruması üçün mütəmadi yoxlama tələb edir ., yük miqyası, quraşdırma dəqiqliyi, əməliyyat mühiti və yağlama keyfiyyəti kimi amillər təsir göstərir
S: Top vintlərinin əsas tətbiqləri nələrdir?
A: Top vintləri, ilk növbədə CNC dəzgahları, sənaye robototexnika, yarımkeçirici avadanlıq, tibbi cihazlar və 3D çap . kimi sənayelərdə olan yüksək dəqiqlikli xətti tətbiq tətbiqlərində istifadə olunur
S: Test və audit xidməti varmı?
A: Bəli, məhsullar üçün təyin olunmuş test hesabatını və təyin olunmuş fabrikdə yoxlama hesabatını əldə etməyə kömək edə bilərik .
S: Nümunə təqdim edirsiniz? Pulsuzdur?
A: Nümunə aşağı dəyərlidirsə, pulsuz nümunəni yük yığın ., lakin bəzi yüksək dəyərli nümunələr üçün nümunə yükünü toplamalıyıq .
S: OEM və ODM edə bilərsiniz?
A: Bəli, OEM və Omm, hər ikisi də məqbul {{0. materialı, rəng və üslub özelleştirilebilir ., daha sonra müzakirə olunandan sonra minimum sifariş miqdarı (MOQ) haqqında məsləhətlər verəcəyik .
S: Özelleştirme nə qədər çəkir?
C: 14 gün ərzində nümunə prototipping və çatdırılmasına zəmanət veririk, tez bir zamanda sınaqdan keçə biləcəyinizi təmin edirik .
S: Çatdırılma müddətiniz nədir?
A: Adi çatdırılma müddəti FOB Şanxayımızdır . Ayrıca EXW, CIF, DDP və s.
S: Satışdan sonra xidmət siyasətiniz nədir?
A: Bir illik keyfiyyət zəmanəti təqdim edirik . Hər hansı bir keyfiyyətli məsələlər müştəri məmnuniyyətini təmin etmək üçün həll ediləcəkdir .
Çində ən peşəkar top vida istehsalçıları və tədarükçülərindən biri olaraq, keyfiyyətli məhsullar və aşağı qiymətlərlə özümüzə aiddir
